對對夾式襯氟蝶閥的結構做具體的分析，掌握充分了才能更好的運用

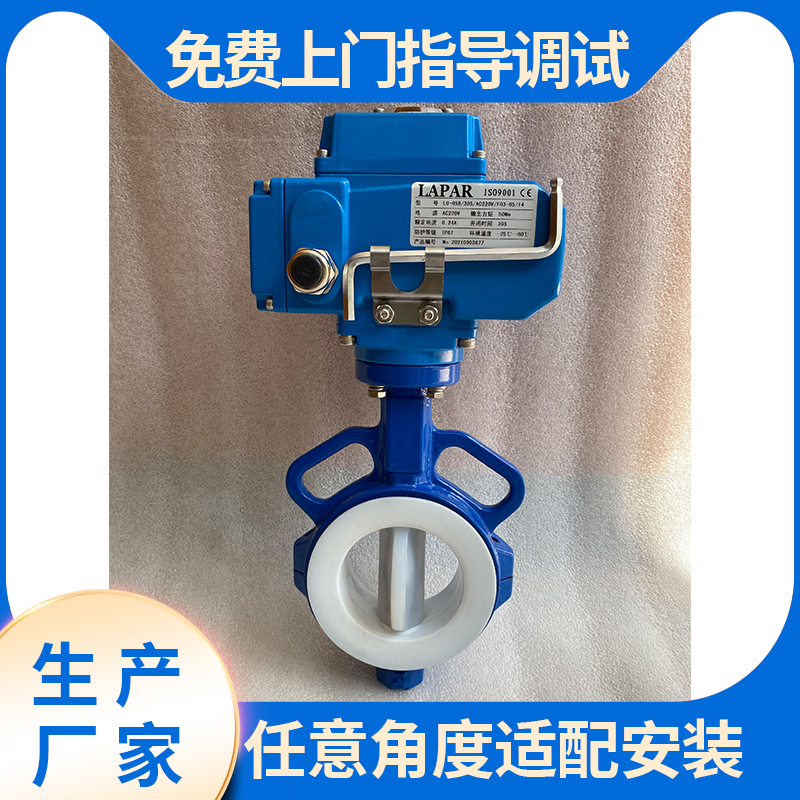

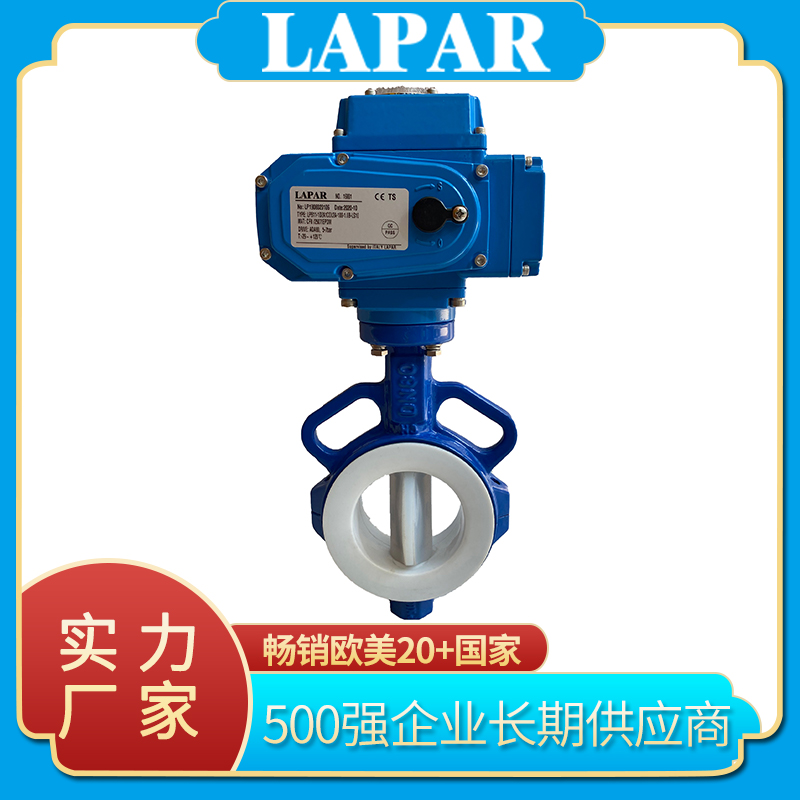

對夾式襯氟蝶閥是蝶板安裝于管道的直徑方向，在閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態的襯氟蝶閥。其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。

　　處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過對夾式襯氟蝶閥所產生的壓力降很小，故具有較好的流量控制特性。襯氟蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。

　　采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、磷、酸、強堿，王水等具有強腐蝕的介質。

　　對夾式襯氟蝶閥執行機構

　　1、齒輪式雙活塞，輸出力矩大，體積小。

　　2、氣缸選用鋁金材料，重量輕、外形美觀。

　　3、可在頂部、底部安裝手動操作機構。

　　4、齒條式連接可調節開啟角度、額定流量。

　　5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

　　6、IS05211標準連接為產品的安裝更換提供了方便。

　　7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門同步精度。
