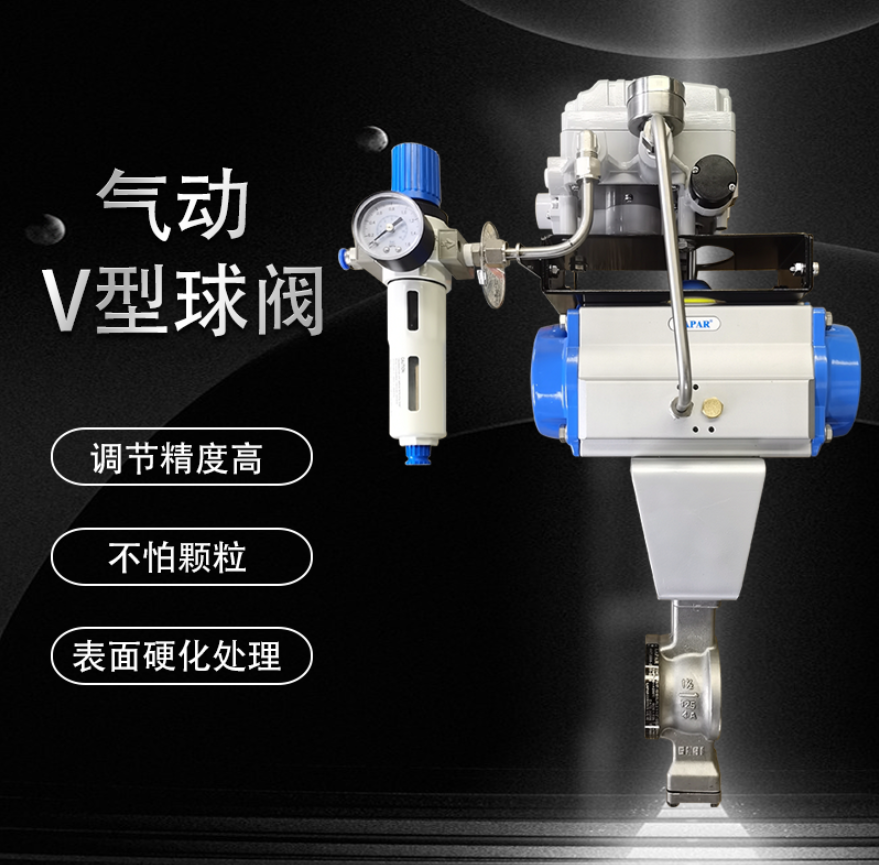

氣動V型球閥
氣動V型球閥
氣動V型球閥是一種球芯通道設計成V型狀開口的閥門，具有精確的流量特性和控制功能。通過0-90度的旋轉動作，來達到流量的調節。閥座與球面之前無間隙摩擦，具有優良的剪切力和自潔能力。
全國服務熱線：
0523-87885388
189-3681-1793
詳情展示
精準調節
材質硬處理
材料甄選
嚴格檢驗

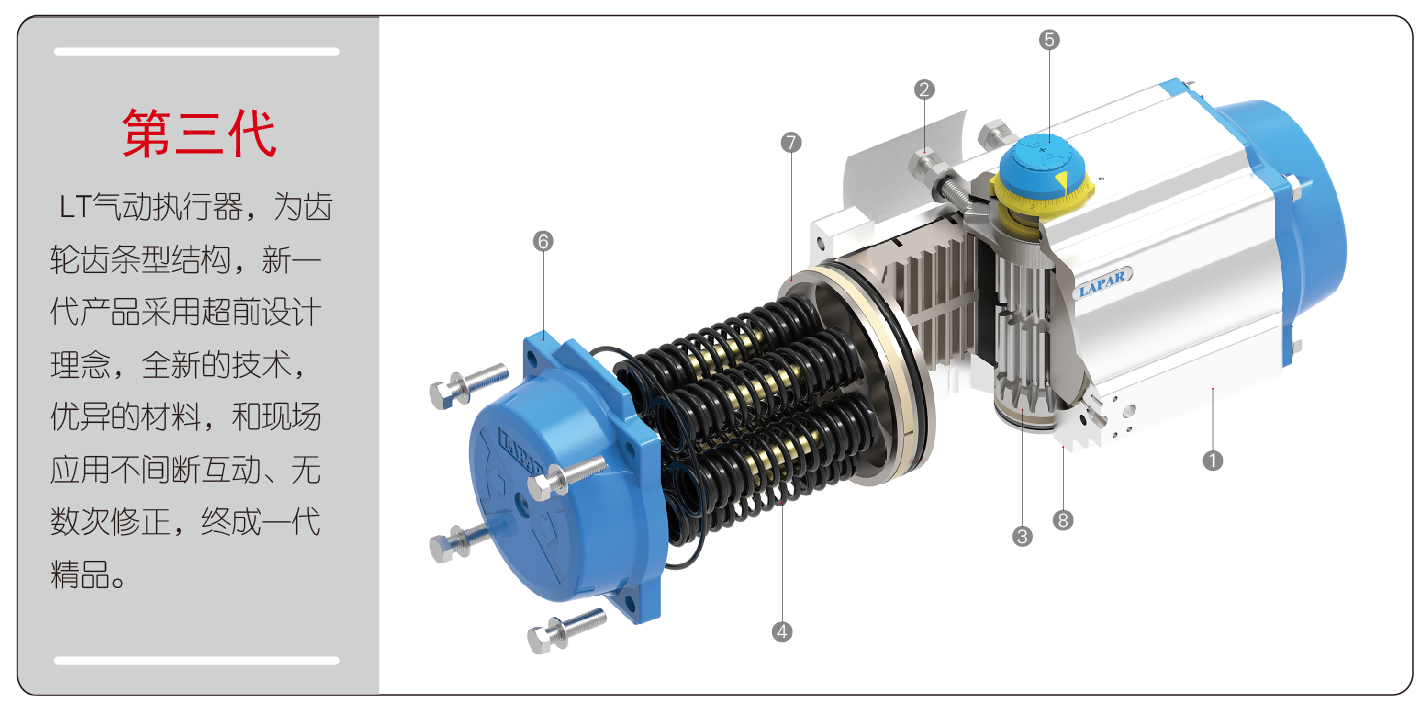

第三代氣動執行器
|
|
1、殼體：鋁制殼體的外部和內部的硬質陽極氧化涂層具有極強的抗磨損特性、較低的表面粗糙度和優化的特性。 2、調節螺栓：可進行5°行程調節的外部螺釘位于NAMUR連接的對面，這樣在安裝電磁閥時，裝配特別方便。 3、齒輪軸：碳鋼制成的齒輪軸進行了化學鍍鎳處理，可抵抗外部和內部的腐蝕。齒輪軸還具有防吹出結構設計。 4、彈簧：預載和彈簧在整個行程中提供了更大的輸出扭矩和更多的選項。這種設計允許我們很方便地通過安全地更換和調整彈簧的方法來滿足關閉或打開閥門所需要的扭矩。 5、位置指示器：多功能位置指示器的主要優點是更適用于機械式或接近式開關。不必買外部位置指示器，就能有好多不同的組合。 6、側蓋：不需要閱讀銘牌信息，就能通過側蓋的不同型式來識別雙作用或單作用氣動執行機構。 7、活塞：活塞進行了防腐蝕處理。采用特殊的加工工藝來避免齒形根部缺陷。在殼體和活塞之間，具有3個方向的低摩擦導向裝置。 8、連接標準：所有規格和型號的氣動執行機構的開關盒、接近式開關或定位器的安裝均符合NAMUR連接標準VDI/VDE3845要求。 |
|
精 準 調 節

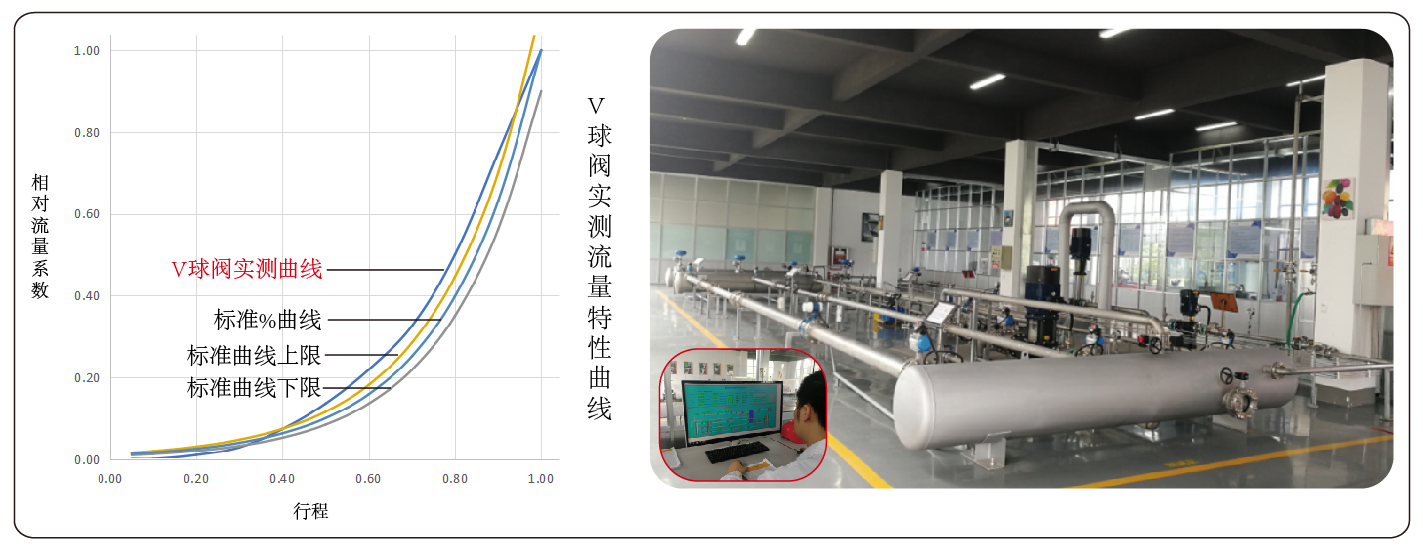

藍帕通過不斷改變開口形狀，在實驗室反復測試，再修正曲線，讓V球閥的實測流量特性曲線接近理想%曲線，從而獲得和調節閥一樣的調節性能，但是其流通能力比同口徑調節閥大30-40%。
產 品 解 析
開度指示 | 零點微調 | 標準平臺 | 閥板加勁肋 | 多標準連接
 |
|
* 開度指示：執行器頂部有開度指示標志，顯示閥門實際開度。 * 氣動執行器：采用齒輪齒條結構，將氣源壓力轉化為扭矩，驅動閥門轉動。 * 轉換支架：通過轉換支架連接閥體與執行器，也可用來散熱。
* V球閥體：閥球采用V型開口，V型開口分兩類，一類做截斷用，多用來過一些含纖維或細小顆粒的介質；另一類做調節用，開口大小和形狀通過計算確定，讓閥門的流量特性盡可能接近%曲線。
|
|
閥 門 優 點
光滑耐看 | V型設計 | 法蘭對夾可選 | 第三代執行器
|
|
 |
|
|
 |
|
|
|

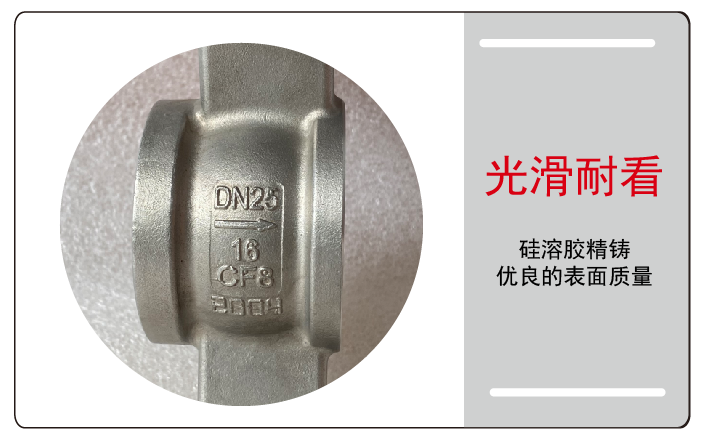

V球閥閥體采用精鑄工藝，表面粗糙度低，外觀漂亮，讓人愛不釋手。 |
|
|

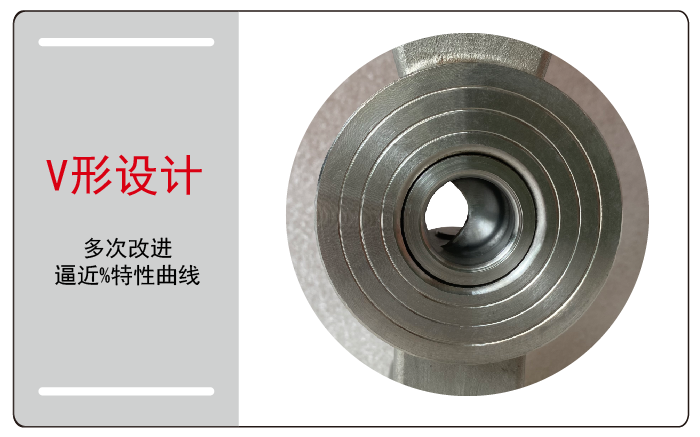

藍帕通過不斷改變開口形狀，讓V球閥的實測流量特性曲線接近理想%曲線。 |
|
|
|
 |
|
|
 |
|
|
|

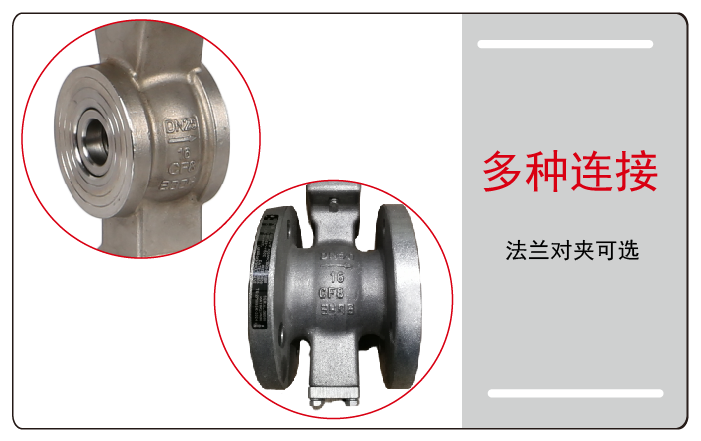

V球閥有法蘭和對夾連接可選，可選多種法蘭標準，連接無憂。 |
|
|

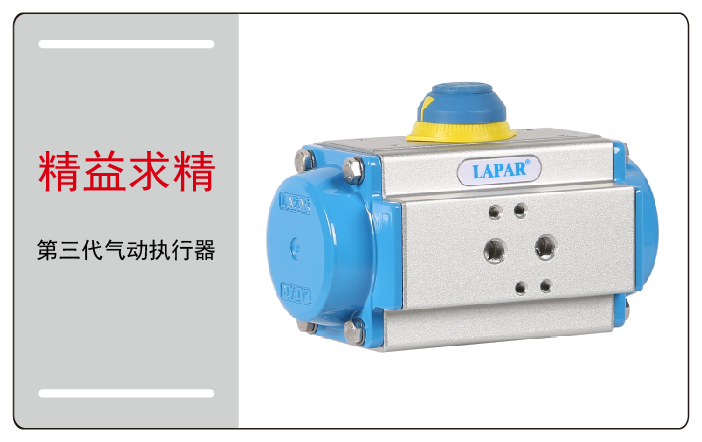

采用第三代氣動執行器驅動閥門，壽命遠高于閥座壽命，故障率低。 |

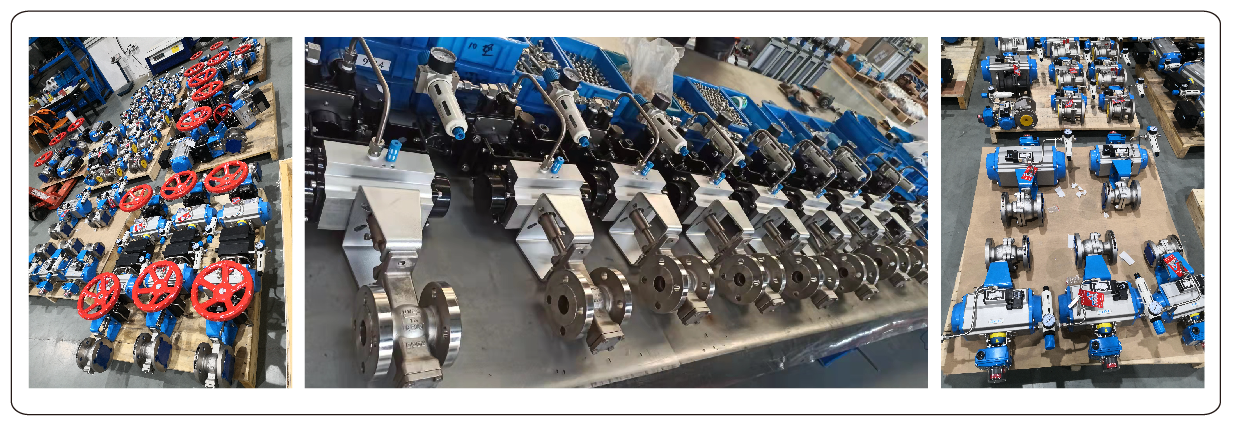

發 貨 照 片
材 料 甄 選
好料才能出好產品，藍帕產品所用的材料都來自國內外一線企業，同時公司注重檢驗，所有型材來料都需抽檢合格方可入庫，所有鑄件均需同時定性和定量檢測。所有材料檢驗報告隨產品出具給客戶。
技 術 參 數
| 驅動方式 |
壓縮空氣5-7Bar |
適用介質 | 水、油、氣 |
|
|
|
|
|
|
DN |
25-400mm |
PN |
1.6-4.0MPa |
|
|
|
|
|
| 連接標準 |
GB9113.1,ASME B16.5 |
可選附件 | 限位開關、電磁閥、過濾減壓閥、手輪等 |
|
|
|
|
|
| 適用溫度 | PTFE和RTFE:-29~150℃，EK:-29~200℃ 硬密封 WCB:-29~+425℃ | ||
