氣動調節球閥
氣動調節球閥
氣動調節球閥是由氣動球閥加閥門電氣定位器組合而成，通過給電氣定位器輸入4-20mA信號從而調整球閥開度，達到調節介質流量，壓力，溫度等。球閥的閥芯是球形體，由圓形通孔通過軸線，當球旋轉90度時，在進、出口處呈現球面，從而截斷流體，反之即呈現通孔，供介質通過。球體的內腔為介質提供了小阻力、全通徑的流道。
全國服務熱線：
0523-87885388
189-3681-1793
詳情展示
精準調節
材質硬化
材料甄選
嚴格檢驗
第三代氣動執行器
|
|
1、殼體：鋁制殼體的外部和內部的硬質陽極氧化涂層具有極強的抗磨損特性、較低的表面粗糙度和優化的特性。 2、調節螺栓：可進行5°行程調節的外部螺釘位于NAMUR連接的對面，這樣在安裝電磁閥時，裝配特別方便。 3、齒輪軸：碳鋼制成的齒輪軸進行了化學鍍鎳處理，可抵抗外部和內部的腐蝕。齒輪軸還具有防吹出結構設計。 4、彈簧：預載和彈簧在整個行程中提供了更大的輸出扭矩和更多的選項。這種設計允許我們很方便地通過安全地更換和調整彈簧的方法來滿足關閉或打開閥門所需要的扭矩。 5、位置指示器：多功能位置指示器的主要優點是更適用于機械式或接近式開關。不必買外部位置指示器，就能有好多不同的組合。 6、側蓋：不需要閱讀銘牌信息，就能通過側蓋的不同型式來識別雙作用或單作用氣動執行機構。 7、活塞：活塞進行了防腐蝕處理。采用特殊的加工工藝來避免齒形根部缺陷。在殼體和活塞之間，具有3個方向的低摩擦導向裝置。 8、連接標準：所有規格和型號的氣動執行機構的開關盒、接近式開關或定位器的安裝均符合NAMUR連接標準VDI/VDE3845要求。 |
|

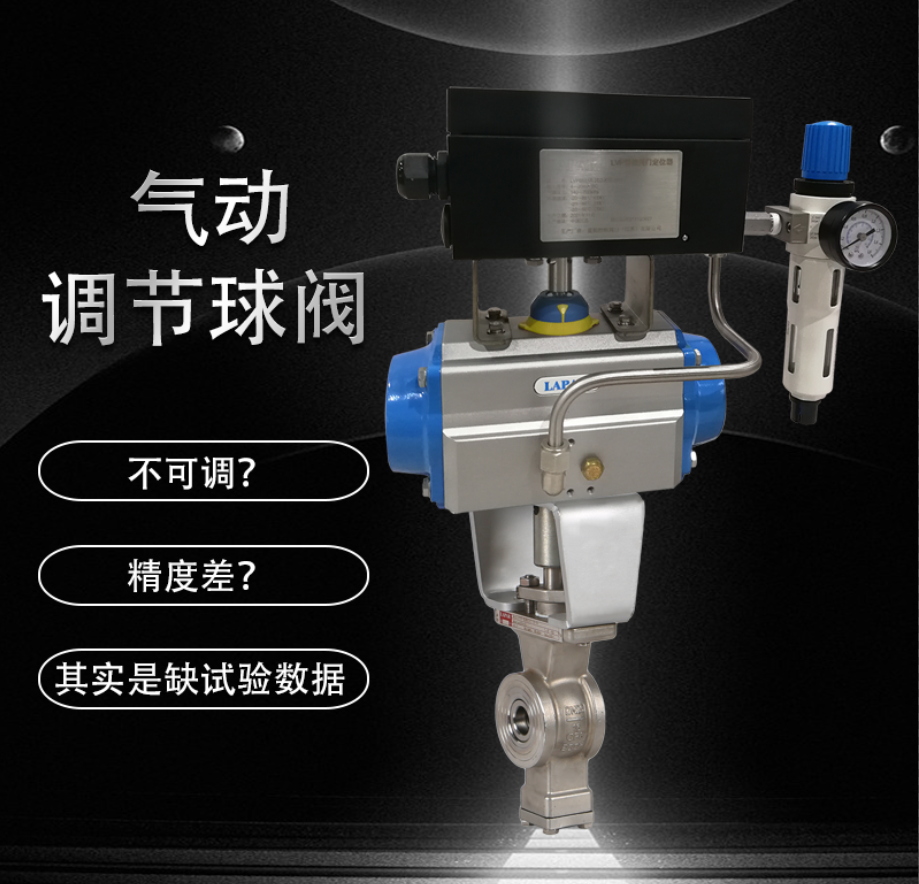

不可調？精度差？其實是缺試驗數據
|
|

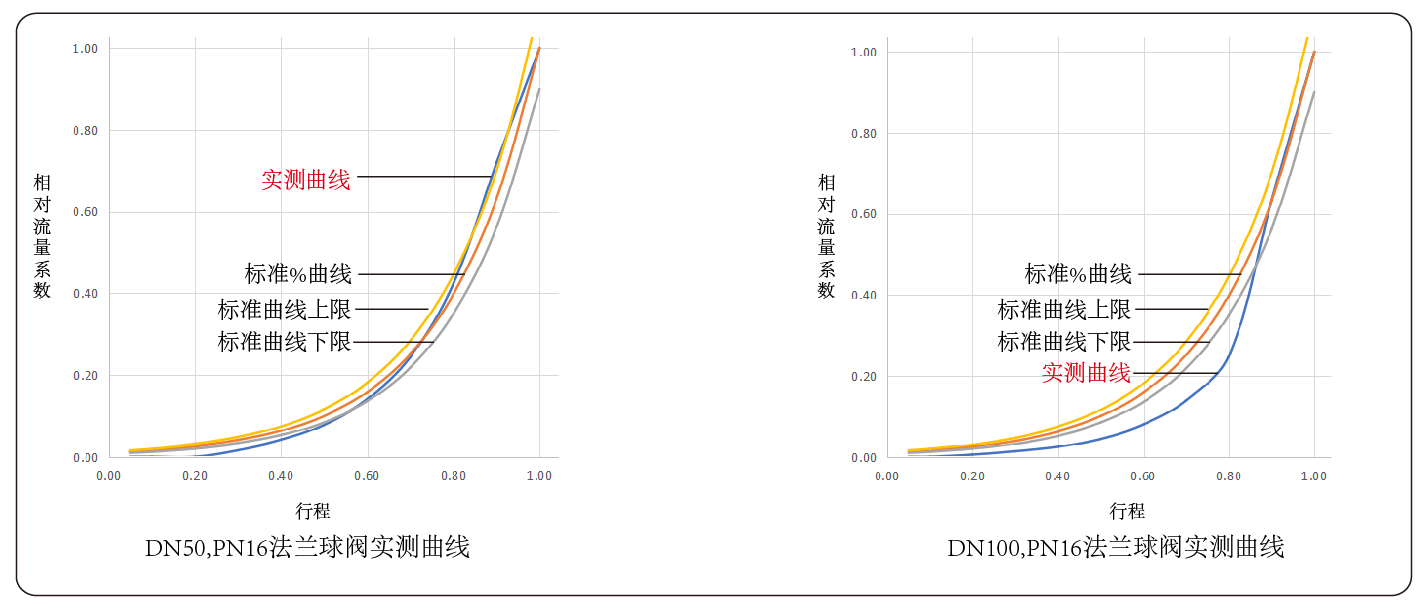

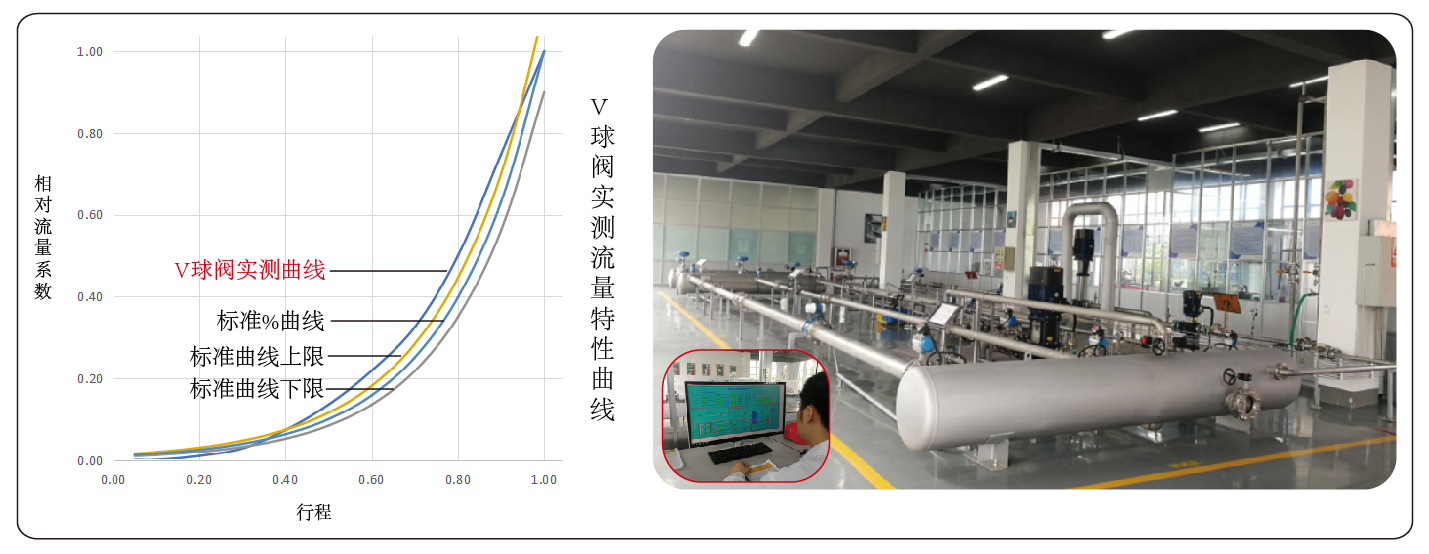

1、V球閥通過改變開口角度和形狀可以改變流量特性，反復試驗并調整，可以做到非常接近%曲線。 2、其余球閥都是O球，全通徑居多，形狀固定，流量特性固定。 3、都說球閥不可調？精度差？是這樣嗎？ 4、列舉DN50、DN100的O球流量曲線，可以發現其流量特性也非常接近%，但是O球的流通能力非常強，一般工況按管徑選O球做調節，球閥都在一個非常小的開度范圍內，自然就會出現精度差，甚至無法調節的現象。 5、調節的本質是把流量范圍對應的閥門開度范圍盡可能放大并居中，這樣就能得到最好的精度。 6、只要有試驗數據，球閥做調節，精度高不高，能否可調，自然一目了然。 |
|
產 品 解 析
定位器 | 過濾減壓閥 | 氣動執行器 | 調節球閥
 |
|
* 定位器：分為電氣電位器和氣氣定位器，電氣定位器接收來之DCS的4-20MA信號，并驅動閥門達到相應開度，定位器可以選著信號反饋裝置，可以把閥門的實際開度再反饋到DCS。氣氣定位器原理相同，只是采用的是壓力信號。 * 氣動執行器：采用齒輪齒條結構，將氣源壓力轉化為扭矩，驅動閥門轉動。 * 過濾減壓閥：對壓縮空氣進行處理，以達到儀表用氣標準。
* 調節球閥：V球用來做調節居多，一個方面是因為可以定制流量特性，另一個方面它的CV值介于O球和調節閥直接，工況對應的流量范圍常常能對應一個比較理想的較大開度范圍。O球閥雖然流量特性固定，但也可以做調節，但是重點注意其流量對應的開度范圍，一旦開度范圍很小，將失去調節能力。
|
|
完善的球閥體系
法蘭球閥 | 螺紋球閥 | 對焊球閥 | 薄型球閥 | 襯氟球閥 | 三通法蘭、螺紋、對焊球閥
衛生級兩通、三通球閥 | 高壓球閥系列 | 塑膠兩通、三通球閥 | 四通球閥
|
|
 |
|
|
 |
|
|
|

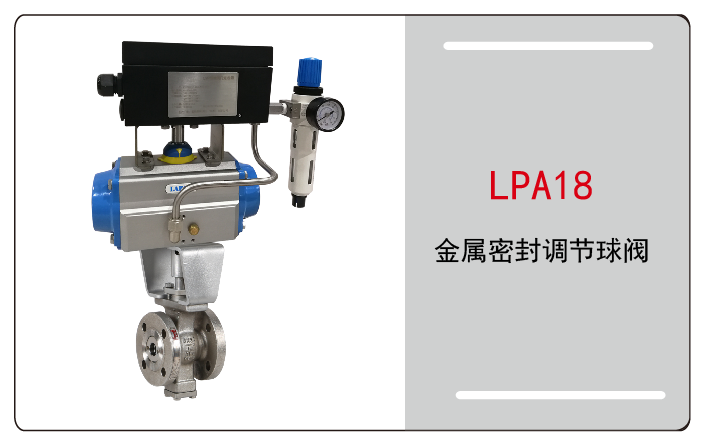

名稱：LPA18金屬密封調節球閥 適用：高溫介質、粘稠介質、含細小顆粒介質 特點： 1、金屬密封 2、V級泄漏 3、多種密封表面硬化處理可選 |
|
|

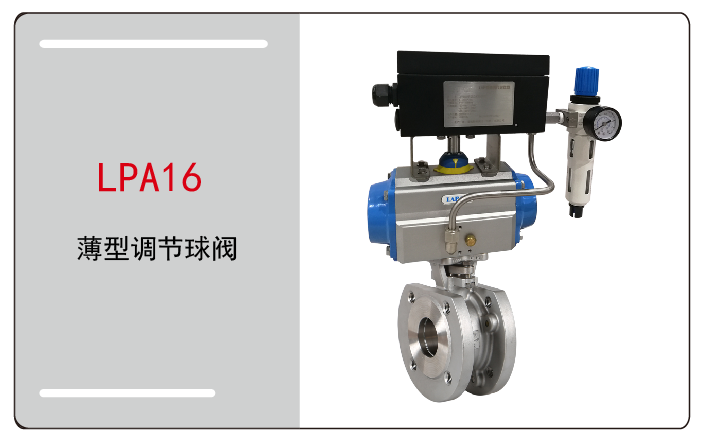

名稱：LPA16薄型調節球閥 適用：水、油、氣等 特點： 1、法蘭端面距小，適用與狹窄空間 2、流通能力強 3、零泄漏
|
|
|
|
 |
|
|
 |
|
|
|

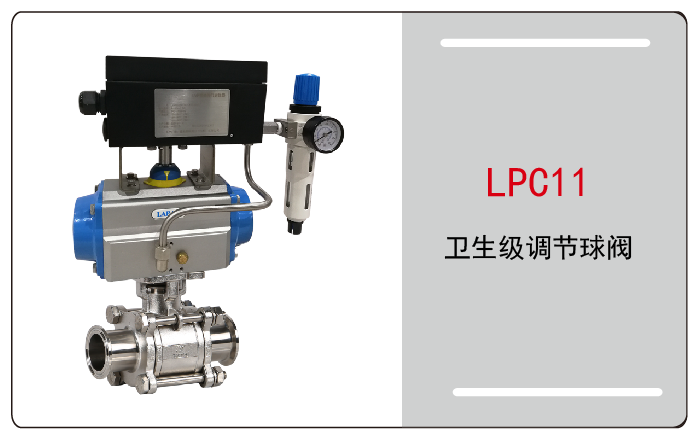

名稱：LPC11衛生級球閥 適用：食品、飲料、制藥等 特點：
1、微米級拋光 2、介質不掛壁 3、滿足3A標準
|
|
|

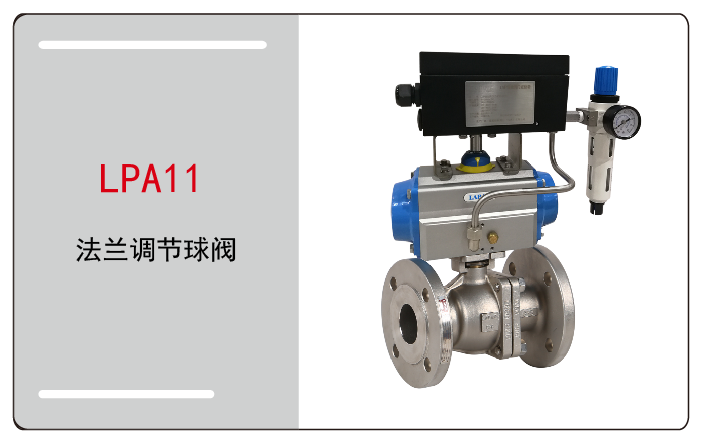

名稱：LPA11法蘭球閥 適用：水、油、氣等 特點： 1、多種閥座材質可選 2、硅溶膠精鑄 3、ASME,GB,DIN,JIS等多種連接標準
|
|
|
|
 |
|
|
 |
|
|
|

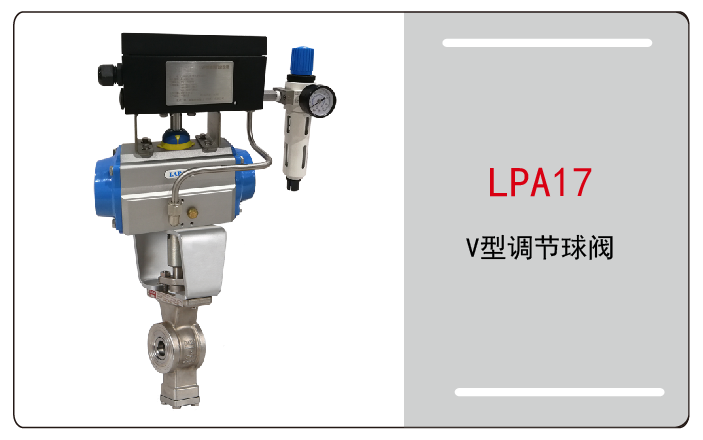

名稱：LPA17V型調節球閥 適用：粘稠介質、含細小顆粒介質 特點： 1、本閥門為一個系列，有26個品種 2、壓力高達50MPa 3、多種連接方式 4、多種閥座材料可選 |
|
|

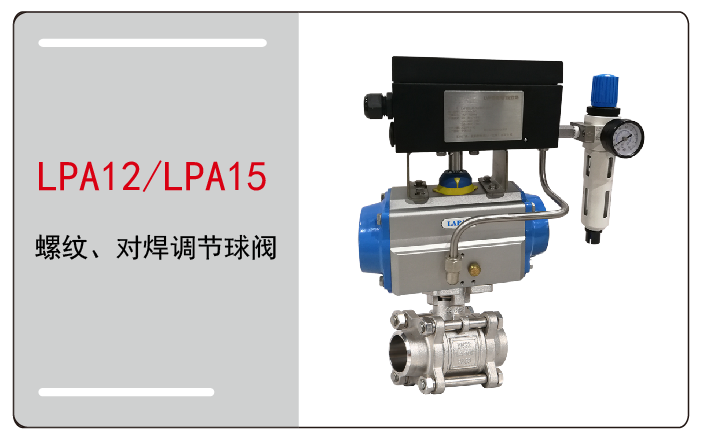

名稱：LPA12螺紋球閥，LPA15對焊球閥 適用：水、油、氣等 特點： 1、壓力為1000psi 2、不銹鋼材質，更精致，更耐腐 3、連接方式為螺紋或對焊 4、三片式結構，方便維修更換 |
|
材 料 甄 選
好料才能出好產品，藍帕產品所用的材料都來自國內外一線企業，同時公司注重檢驗，所有型材來料都需抽檢合格方可入庫，所有鑄件均需同時定性和定量檢測。所有材料檢驗報告隨產品出具給客戶。
技 術 參 數
| 驅動方式 |
壓縮空氣5-7Bar |
可選附件 | 水、油、氣 |
|
|
|
|
|
|
DN |
LPA18: 15~200mm LPA16: 15-150mm LPC11: 15~100mm LPA11: 15-500mm LPA17: 25~400mm LPA12: 8~100mm LPA15: 8~100mm |
PN |
LPA18: 1.6~4.0MPa LPA16: 1.6~4.0MPa LPC11: 1.0~6.3MPa LPA11: 1.6~6.3MPa LPA17: 1.6~4.0MPa LPA12: 1.6~6.3MPa LPA15: 1.6~6.3MPa |
|
|
|
|
|
| 連接標準 |
對夾、法蘭、對焊、螺紋、衛生級卡箍 |
適用介質 |
水、油、氣 |
|
|
|
|
|
| 適用溫度 |
PTFE:-29~+150℃ EK: -29~+200℃ 硬密封：WCB: -29~+425℃ |
||
20+放心使用
藍帕——海內外20+國家和地區的共同選擇
5 SERVICES
藍帕5大服務
氣動調節閥 | 電動蝶閥 | 氣動球閥
A1級生產許可 24項專利
CLASS A1 PRODUCTION LICENSE 24 PATENTS
ON TIME DELIVERY
年產20+萬套 貨期準時
500強客戶選擇 20+行業應用 1000+規格型號可選
使用案列工廠實拍
