氣動薄膜套筒調節閥
氣動薄膜套筒調節閥
氣動薄膜套筒調節閥采用套筒導向，壓力平衡式閥芯結構。主要為蒸汽、空氣、天然氣等氣體壓縮性流體的降噪而設計的，為適應氣體節流和擴散與膨脹，套筒上設有大量的小孔來達到理想的壓降。流體通道呈S 流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，因此可以允許有大的Cv 值。
20余年專注控制閥門制造廠家
研發、生產、銷售一體化企業
聯系電話：
0523-87885388189-3681-1793
20余年專注控制閥門制造廠家
研發、生產、銷售一體化企業
聯系電話：
0523-87885388189-3681-1793
氣動薄膜套筒調節閥
氣動薄膜套筒調節閥
氣動薄膜套筒調節閥采用套筒導向，壓力平衡式閥芯結構。主要為蒸汽、空氣、天然氣等氣體壓縮性流體的降噪而設計的，為適應氣體節流和擴散與膨脹，套筒上設有大量的小孔來達到理想的壓降。流體通道呈S 流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，因此可以允許有大的Cv 值。
全國服務熱線：
0523-87885388
189-3681-1793
詳情展示
精準調節
ISO15848認證
材料甄選
嚴格檢驗
精 準 調 節
|
|
 |
|
|
 |
|
|
|

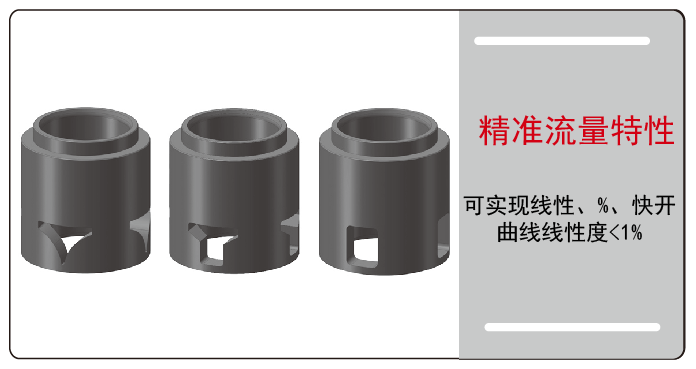

線性，%，拋物線，快開等標準流量特性可以用一個數學表達式描述，靠閥芯形狀或者閥籠開口形狀來實現。 |
|
|
閥芯形狀或者閥籠開口形狀應該做成什么樣子呢？這需要計算推演，從而描繪出曲線形狀。
|
|
|
|
 |
|
|
 |
|
|
|
根據描繪的曲線試制產品后，并不能保證流量特性曲線滿足標準曲線的偏差要求，這需要試驗測定，不滿足則需要重新修正曲線并再次試驗，直到合格為止。
|
|
|
現場閥門的開度是怎么提前確定出來呢？肯定不是計算出來的，因為閥門的實際流量特性曲線不能用一個數學表達式來描述，所以只能根據測繪出來的滿足偏差要求的實際線性進行插值確定。工況確定了計算CV,再利用實際曲線即可查詢開度。
|
|
|
|
 |
|
|
 |
|
|
|
藍帕采用NBR膜片+多彈簧薄膜執行器，氣源轉化為推力更穩定、更快速，帶來更好的調節體驗。
|
|
|
藍帕上密封采用的粗糙度為Ra0.2-0.4，同時采用摩擦系數極低的填料，閥門更靈敏，每個細小的信號變化，閥門都能對應走位。
|
|
產 品 解 析

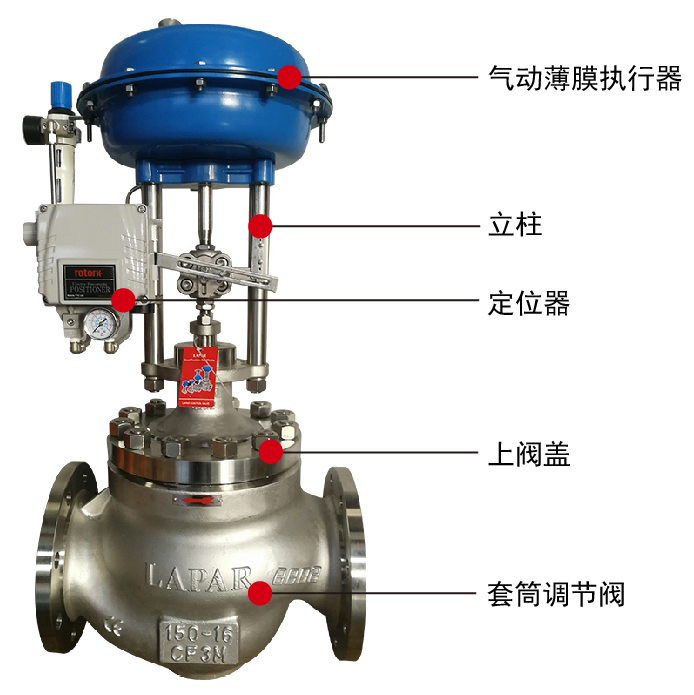

頂裝手輪 | 氣動薄膜執行器 | 過濾減壓閥 | 定位器 | 單座調節閥
 |
|
* 氣動薄膜執行器：利用壓縮空氣產生推力，實現閥門調節。
* 立柱：采用立柱結構作為支架，高度可自由調節。 * 定位器：接收來自控制系統的4-20MA信號，實現閥門調節，品牌可選。
* 上閥蓋：有標準型、低溫型、高溫型、波紋管型可選，適用于不同的工況。
* 套筒調節閥：滿足流體動力學的流道設計、精準的套筒開口曲線形狀，精鑄工藝。 |
|
六 大 優 點
小巧靈敏 | NBR膜片 | 線性度<1% | 靈活調節高度 | 閥體厚實 | 精鑄工藝
|
|
 |
|
|
 |
|
|
|
采用多彈簧執行機構，可有效降低閥門高度，讓閥門更小巧，同時彈簧可以套彈簧、彈簧的剛度也有多重選擇，從而實現多種推力組合，滿足不同的介質壓差。既能保證可靠密封，又能有效節約成本。 |
|
|
采用改良的丁晴橡膠，藍帕實驗證明反復動作的壽命較普通丁晴橡膠提高30%，同時耐溫也有所提高，正常使用情況下，在調節閥的生命周期內，一般都不需要反復更換。 |
|
|
|
 |
|
|
 |
|
|
|
采用導向套壓緊閥座，更換時，只需打開閥蓋，取出導向套，便可取下閥座，無需專業人員，無需專業工具。 |
|
|
藍帕調節閥多采用不銹鋼立柱代替支架，高度可調，簡單靈活，特別適合高溫低溫工況。 |
|
|
|
 |
|
|
 |
|
|
|
閥體壁厚，藍帕采用有限元計算，同時根據公司規范適當加厚，一般均比GB26640要求的厚度厚4-40毫米，等于閥體重量增加30%左右。 |
|
|
采用精鑄工藝，字體輪廓清晰，表面光滑，自帶金屬光澤。 |
|
|
|
|
|
|
|
接 線 可 用
藍帕每臺調節閥，出廠均完成測試，總共13個測試項目，所有測試結果隨貨同步發給客戶，客戶現場安裝接線即可使用，簡單方便。

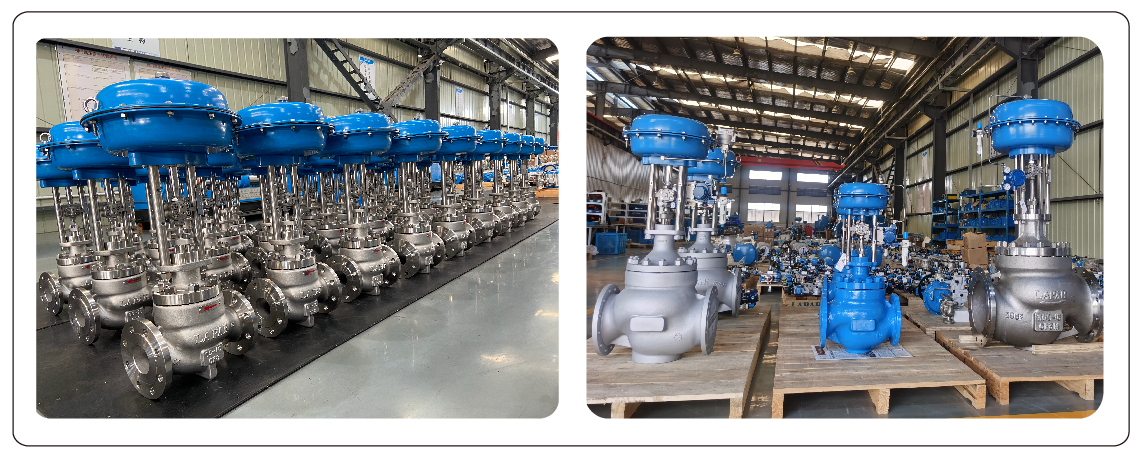

發 貨 照 片
材 料 甄 選
好料才能出好產品，LAPAR產品所用的材料都來自國內外一線企業，同時公司注重檢驗，所有型材來料都需抽檢合格方可入庫，所有鑄件均需同時定性和定量檢測。所有材料檢驗報告隨產品出具給客戶。
技 術 參 數
| 驅動方式 |
壓縮空氣2.8-4Bar |
適用介質 | 水、油、氣 |
|
|
|
|
|
|
DN |
20-300mm |
PN |
1.0~6.3MPa |
|
|
|
|
|
| 連接標準 |
GB9113.1,ASME B16.5 |
可選附件 | 定位器、過濾減壓閥 |
|
|
|
|
|
| 適用溫度 | 標準型：-27~230℃ 高溫型：-27~+566℃ | ||
20+放心使用
藍帕——海內外20+國家和地區的共同選擇
5 SERVICES
藍帕5大服務
氣動調節閥 | 電動蝶閥 | 氣動球閥
A1級生產許可 24項專利
CLASS A1 PRODUCTION LICENSE 24 PATENTS
ON TIME DELIVERY
年產20+萬套 貨期準時
500強客戶選擇 20+行業應用 1000+規格型號可選
使用案列工廠實拍
聯系藍帕CONTACT LAPAR
全國咨詢熱線：0523-87885388
手機電話：189-3681-1793
E-MAIL：lp@lapar-valve.com
