    氣動高壓調節閥

    氣動高壓調節閥

    氣動高壓調節閥是一種壓力平衡式的調節閥,結構緊湊,壓降損失小、流量大,可調范圍廣。閥體采用流體壓力不平衡型閥芯結構,特殊的單座閥芯與籠式頂部導向的閥內件組合結構,使其具備單座調節閥的特點外,同時兼有套筒調節閥的動態穩定性,籠式導向套還起到了抗沖刷、防空化的作用。適用于小規格、高壓差、高溫等苛刻工況,尤其適合于各類漿料、聚合物、及高溫介質 。調節閥配用多彈簧薄膜執行機構,其結構緊湊,輸出力大。

    在線咨詢 13918404049(同微信)

    產品中心 PRODUCT CENTER
    熱門產品 — HOT PRODUCT—
    熱門資訊 — HOT NEWS —

    全國服務熱線:

    0523-87885388

    13918404049(同微信)

    詳情展示

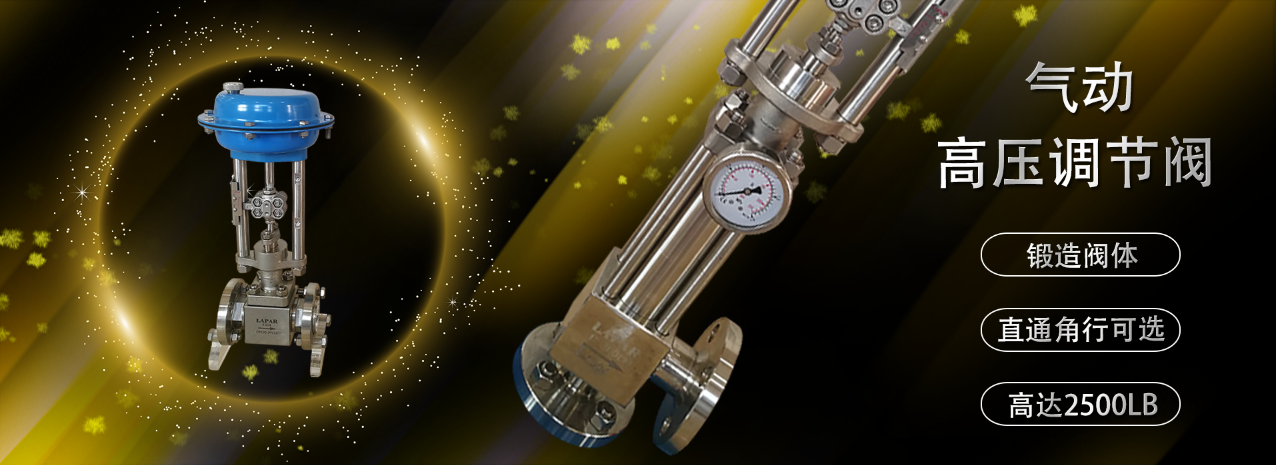

    氣動高壓調節閥



    直通角行可選

    精準調節


    高達2500LB


    嚴格檢驗

    精 準 調 節

    氣動高壓調節閥精準調節


    氣動高壓調節閥曲線


    氣動高壓調節閥曲線推演


    線性,%,拋物線,快開等標準流量特性可以用一個數學表達式描述,靠閥芯形狀或者閥籠開口形狀來實現。



    閥芯形狀或者閥籠開口形狀應該做成什么樣子呢?這需要計算推演,從而描繪出曲線形狀。



    氣動高壓調節閥測試


    氣動高壓調節閥CV曲線


    根據描繪的曲線試制產品后,并不能保證流量特性曲線滿足標準曲線的偏差要求,這需要試驗測定,不滿足則需要重新修正曲線并再次試驗,直到合格為止。



    現場閥門的開度是怎么提前確定出來呢?肯定不是計算出來的,因為閥門的實際流量特性曲線不能用一個數學表達式來描述,所以只能根據測繪出來的滿足偏差要求的實際線性進行插值確定。工況確定了計算CV,再利用實際曲線即可查詢開度。



    氣動高壓調節閥


    氣動高壓調節閥


    藍帕采用NBR膜片+多彈簧薄膜執行器,氣源轉化為推力更穩定、更快速,帶來更好的調節體驗。



    藍帕上密封采用的粗糙度為Ra0.2-0.4,同時采用摩擦系數極低的填料,閥門更靈敏,每個細小的信號變化,閥門都能對應走位。



    閥 門 優 點

    分流合流控制 | 小巧靈敏 | 結實耐用 | 閥體圓潤 | 精鑄工藝

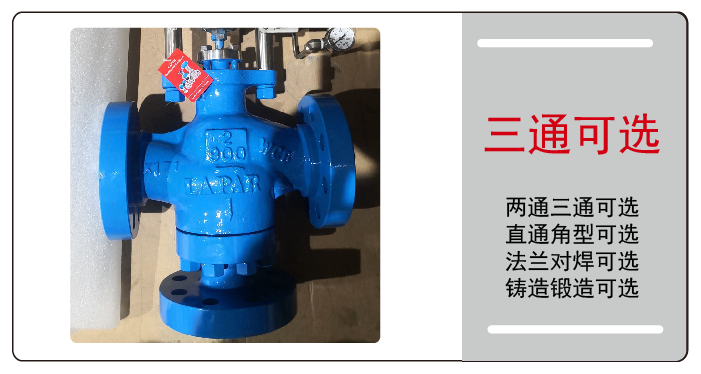

    氣動高壓調節閥三通閥體

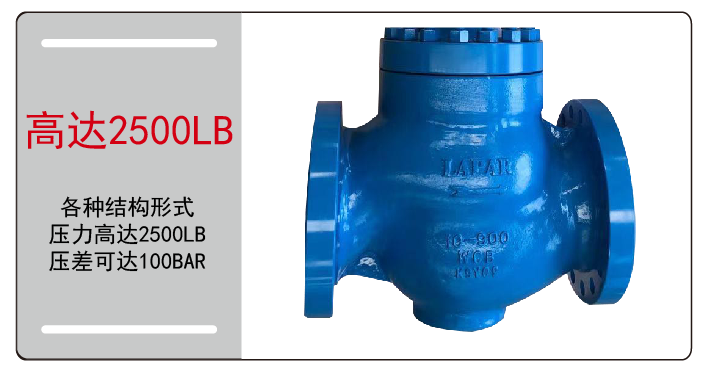

    氣動高壓調節閥可定制高壓2500LB


    高壓閥有兩通三通可選,角型高壓閥常常使用,法蘭密封型式主要使用TG、MT、RJ,對焊是高壓閥的常用連接方式,中高壓可選用鑄件或鍛件,高壓一般均采用鍛件。


    高壓閥內部結構主要有平衡套筒、低噪音、多級降壓、葫蘆串閥芯、迷宮等多種形式,藍帕高壓閥公稱壓力高達2500LB,壓差可達100-200BAR。



    氣動高壓調節閥閥體

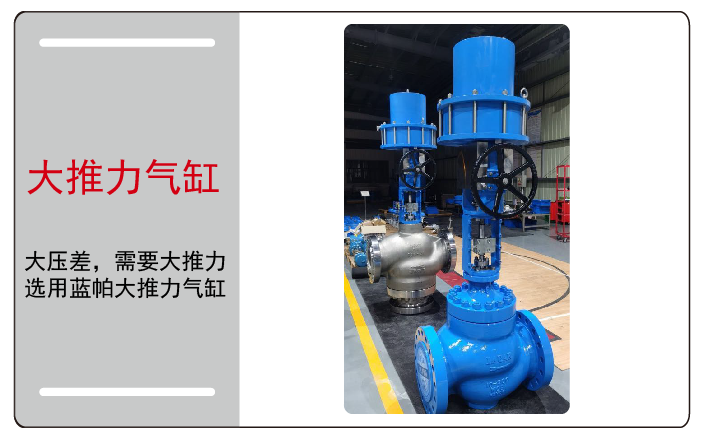

    氣動高壓調節閥大推力氣缸

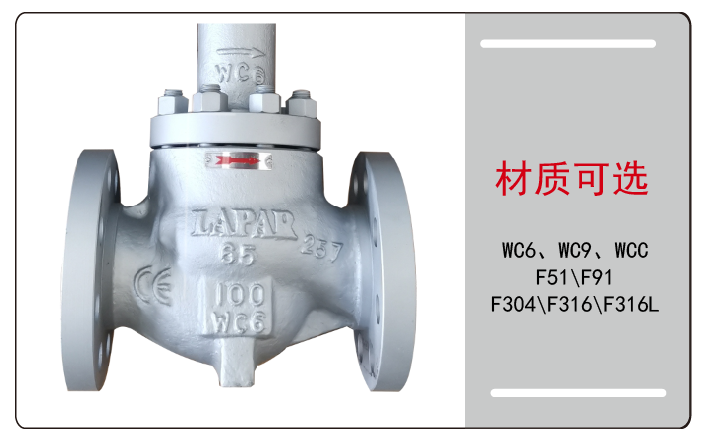

    高壓閥閥體有多種材質可選,WCB,WCC,WC6,WC9,F91,F51,奧氏體不銹鋼等,材質均需要進行熱處理,內件加硬方式主要是對焊司太立合金,常見的ST6,STL12

    高壓閥壓力高,一般都伴隨著高壓差,完全關閉閥門,需要很大的推力,藍帕一般采用多種薄膜執行機構或者大推力氣缸。







    高壓閥結構變化與選擇


    1、高壓閥的結構形式與壓差密切相關,耐壓差能力為平衡套筒<低噪音<多級降壓<迷宮。
    2、高壓閥法蘭的密封形式與壓力密切相關,對焊是較好的高壓閥連接方式。
    3、中高壓閥可選用鑄件或鍛件,高壓閥只能選用鍛件。
    4、高壓閥介質是低進高出還是高進低出,與介質狀態和壓力有關,使用時必須嚴格按照箭頭方向安裝.

    閥門結構 泄漏 允許壓差 特性曲線精度 耐溫 口徑 流通能力 其他
    平衡套筒單座 比單座大 比單座略低 不高于150 DN25-500
    平衡套筒雙座 比單座大 比單座略低 DN25-500
    低噪音單座 比套筒大 比套筒低 不高于150 DN25-500
    低噪音雙座 比套筒大 比套筒低 DN25-500
    籠式多級降壓單座 比低噪音大 比套筒低 不高于150 DN25-500 比低噪音小 要求介質比較干凈
    籠式多級降壓雙座 比低噪音大 比套筒低 DN25-500 比低噪音小 要求介質比較干凈
    閥芯葫蘆串多級降壓 比低噪音大 低噪音低 DN25-500 比低噪音小 要求介質比較干凈
    迷宮 比籠式多級大 一般 DN25-200 比籠式多級小 介質要求非常干凈

    接 線 可 用

    藍帕每臺調節閥,出廠均完成測試,總共13個測試項目,所有測試結果隨貨同步發給客戶,客戶現場安裝接線即可使用,簡單方便。


    氣動高壓調節閥測試


    材 料 甄 選

    好料才能出好產品,LAPAR產品所用的材料都來自國內外一線企業,同時公司注重檢驗,所有型材來料都需抽檢合格方可入庫,所有鑄件均需同時定性和定量檢測。所有材料檢驗報告隨產品出具給客戶。


    氣動高壓調節閥檢驗流程


    技 術 參 數


    驅動方式 壓縮空氣2.8-4Bar
    適用介質 水、油、氣




    DN
    20-300mm
    PN
    1.0-26.0MPa




    連接標準 GB9113.1,ASME B16.5
    可選附件 定位器、過濾減壓閥




    適用溫度 標準型:-27~100℃  高溫型:-27~+566℃


    20+放心使用

    藍帕——海內外20+國家和地區的共同選擇


    氣動高壓調節閥應用圖
