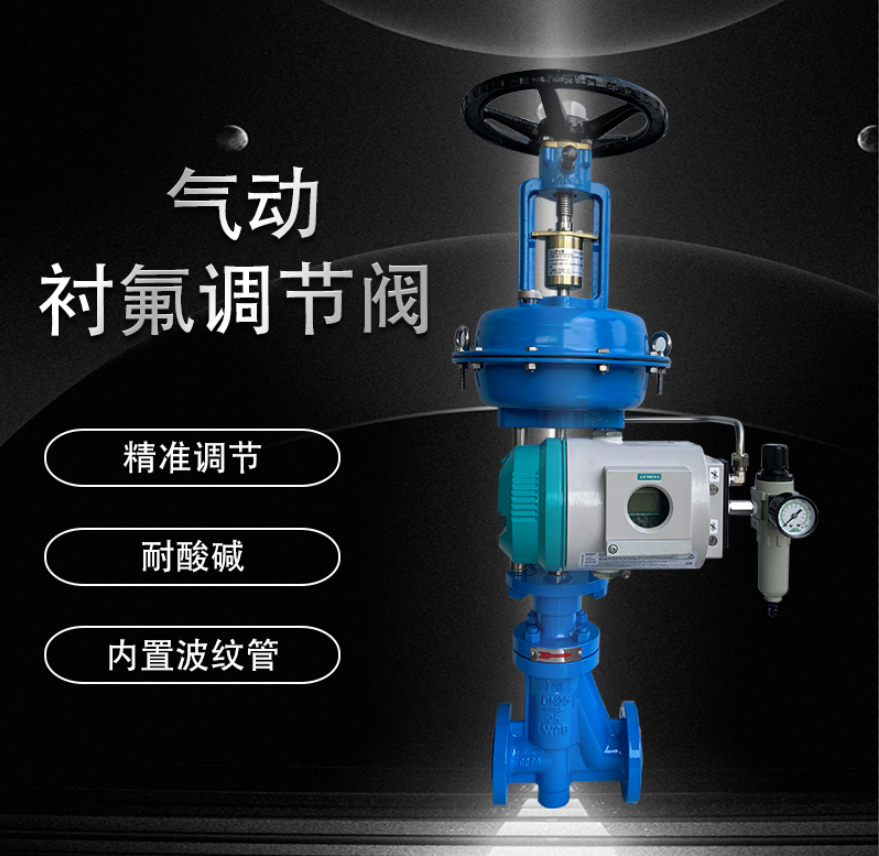

氣動襯氟調節閥
氣動襯氟調節閥
氣動襯氟調節閥，采用閥體與內件全部襯氟結構，有效阻隔了腐蝕介質對閥門中金屬材質的腐蝕。金屬閥體內腔采用齒式加工處理，使內襯材料完全與金屬接合，延長內襯材料的使用壽命與性能。閥桿密封采用PTFE/PFA波紋管密封與V型PTFE填料兩種組合密封，完全消除了介質從閥桿出向外漏的可能。不平衡式全襯控制閥特別針對低壓常溫工況下極具腐蝕性的介質使用。
20余年專注控制閥門制造廠家
研發、生產、銷售一體化企業
聯系電話：
0523-87885388189-3681-1793
20余年專注控制閥門制造廠家
研發、生產、銷售一體化企業
聯系電話：
0523-87885388189-3681-1793
氣動襯氟調節閥
氣動襯氟調節閥
氣動襯氟調節閥，采用閥體與內件全部襯氟結構，有效阻隔了腐蝕介質對閥門中金屬材質的腐蝕。金屬閥體內腔采用齒式加工處理，使內襯材料完全與金屬接合，延長內襯材料的使用壽命與性能。閥桿密封采用PTFE/PFA波紋管密封與V型PTFE填料兩種組合密封，完全消除了介質從閥桿出向外漏的可能。不平衡式全襯控制閥特別針對低壓常溫工況下極具腐蝕性的介質使用。
全國服務熱線：
0523-87885388
189-3681-1793
詳情展示
雙重上密封
防腐防漏
材料甄選
嚴格檢驗
精 準 調 節
|
|
 |
|
|
 |
|
|
|
線性，%，拋物線，快開等標準流量特性可以用一個數學表達式描述，靠閥芯形狀或者閥籠開口形狀來實現。 |
|
|
閥芯形狀或者閥籠開口形狀應該做成什么樣子呢？這需要計算推演，從而描繪出曲線形狀。
|
|
|
|
 |
|
|
 |
|
|
|
根據描繪的曲線試制產品后，并不能保證流量特性曲線滿足標準曲線的偏差要求，這需要試驗測定，不滿足則需要重新修正曲線并再次試驗，直到合格為止。
|
|
|
現場閥門的開度是怎么提前確定出來呢？肯定不是計算出來的，因為閥門的實際流量特性曲線不能用一個數學表達式來描述，所以只能根據測繪出來的滿足偏差要求的實際線性進行插值確定。工況確定了計算CV,再利用實際曲線即可查詢開度。
|
|
|
|
 |
|
|
 |
|
|
|
藍帕采用NBR膜片+多彈簧薄膜執行器，氣源轉化為推力更穩定、更快速，帶來更好的調節體驗。
|
|
|
藍帕上密封采用的粗糙度為Ra0.2-0.4，同時采用摩擦系數極低的填料，閥門更靈敏，每個細小的信號變化，閥門都能對應走位。
|
|

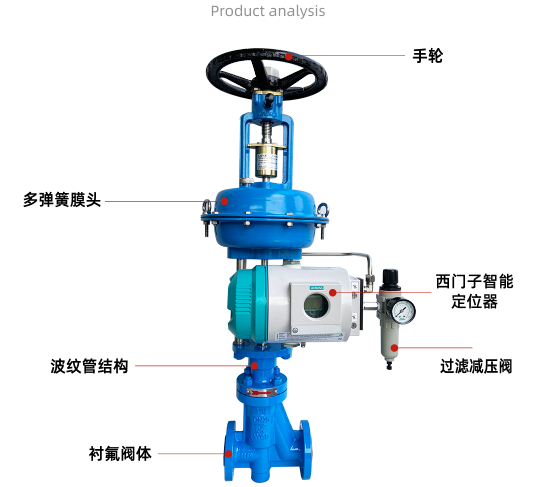

產 品 解 析
手輪 | 多彈簧薄膜執行器 | 波紋管 | 定位器 | 襯氟閥體 | 過濾減壓閥
 |
|
* 多彈簧膜頭：又稱多彈簧薄膜執行器，利用壓縮空氣產生推力，實現閥門動作。 * 手輪：用于現場緊急切斷。 * 西門子智能定位器：接收來自控制系統的4-20MA信號，實現閥門調節，品牌可選。
* 過濾減壓閥：對壓縮空氣進行處理，以滿足儀表用氣標準。
* 波紋管：對介質進行上密封，實現零外漏，多用于有毒、易燃易爆、貴重介質。
* 襯氟閥體：與介質接觸的地方全襯氟，流道設計考慮襯氟工藝和流體動力學進行設計。 |
|
六 大 優 點
小巧靈敏 | 襯氟流道 | 波紋管密封 | 防腐防漏 | 調節精準 | 可調比大
|
|
 |
|
|
 |
|
|
|

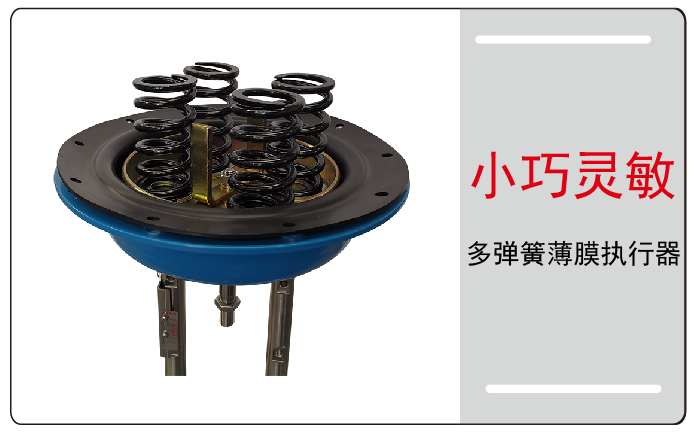

采用多彈簧執行機構，可有效降低閥門高度，讓閥門更小巧，同時彈簧可以套彈簧、彈簧的剛度也有多重選擇，從而實現多種推力組合，滿足不同的介質壓差。既能保證可靠密封，又能有效節約成本。 |
|
|

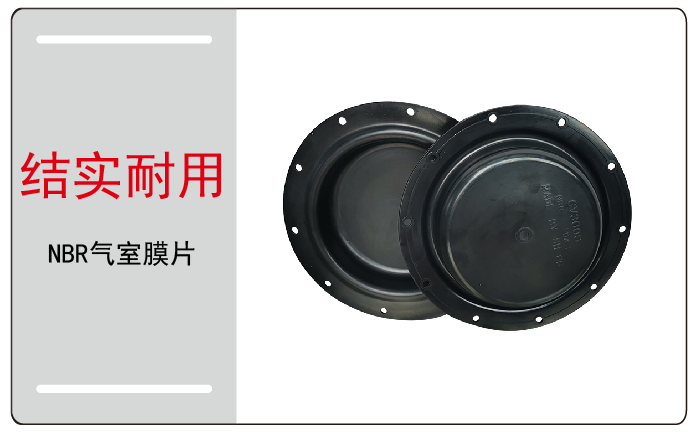

采用改良的丁晴橡膠，藍帕實驗證明反復動作的壽命較普通丁晴橡膠提高30%，同時耐溫也有所提高，正常使用情況下，在調節閥的生命周期內，一般都不需要反復更換。 |
|
|
|
 |
|
|
 |
|
|
|

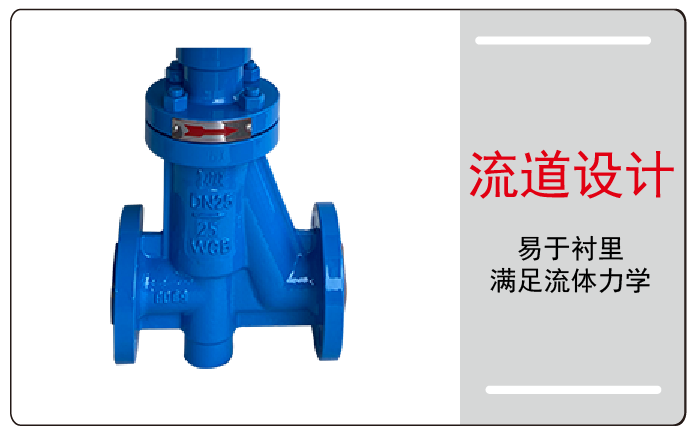

流道設計考慮到襯氟工藝，進行優化，同時盡可能滿足流體動力學原理，減少壓損。 |
|
|

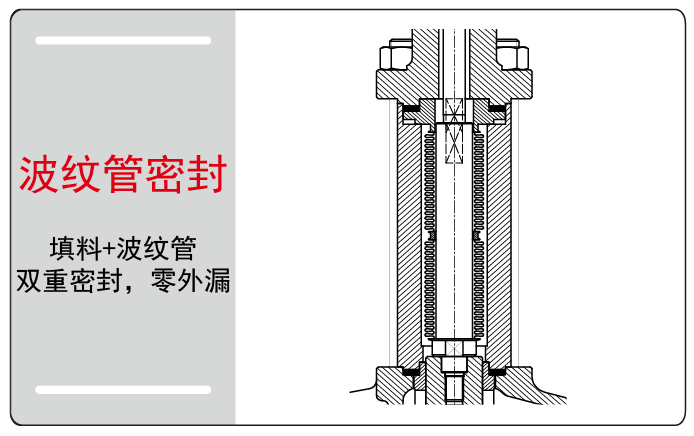

采用波紋管進行上密封，外加填料密封，通過雙重密封，可以實現介質零外漏。通常適用于劇毒、易燃易爆、貴重介質。 |
|
|
|
|
|
|
|
|

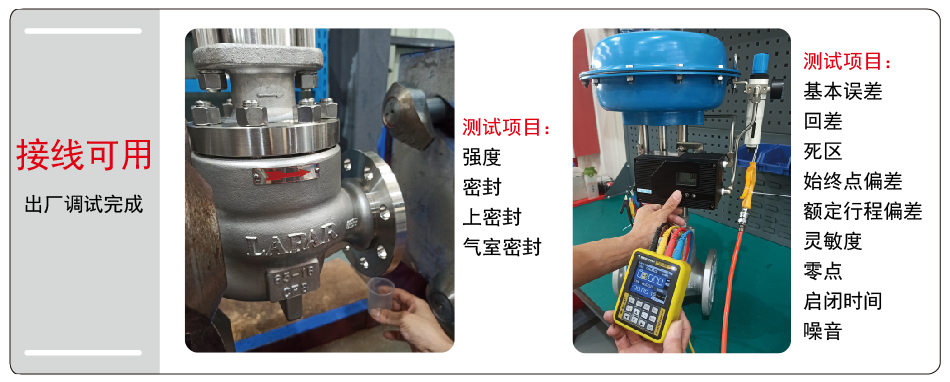

接 線 可 用
藍帕每臺調節閥，出廠均完成測試，總共13個測試項目，所有測試結果隨貨同步發給客戶，客戶現場安裝接線即可使用，簡單方便。

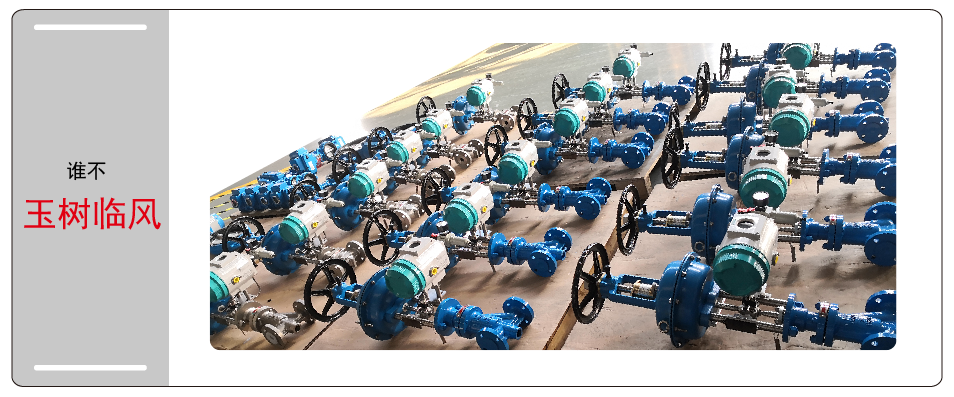

發 貨 照 片

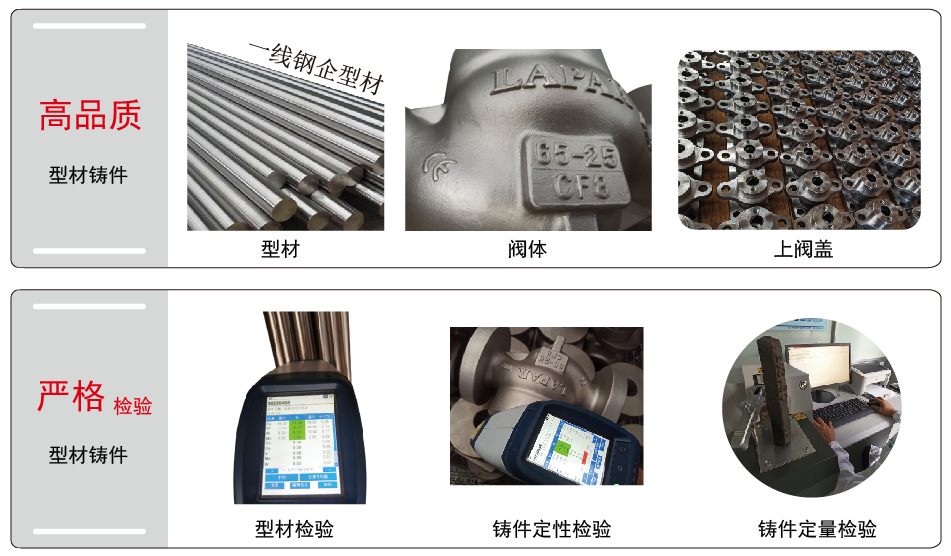

材 料 甄 選
好料才能出好產品，LAPAR產品所用的材料都來自國內外一線企業，同時公司注重檢驗，所有型材來料都需抽檢合格方可入庫，所有鑄件均需同時定性和定量檢測。所有材料檢驗報告隨產品出具給客戶。
技 術 參 數
| 驅動方式 |
壓縮空氣2.8-4Bar |
適用介質 | 腐蝕性介質 |
|
|
|
|
|
|
DN |
20-300mm |
PN |
1.0-1.6MPa |
|
|
|
|
|
| 連接標準 |
GB9113.1,ASME B16.5 |
可選附件 | 定位器、過濾減壓閥 |
|
|
|
|
|
| 適用溫度 | -27~100℃ | ||
